一种管壳式换热器及其板孔的加工方法

授权（专利）号：CN201410212175.9（发明专利）
发明（设计）人：周剑锋;吴士伟;陈瑶;邵春雷;顾伯勤
摘要：

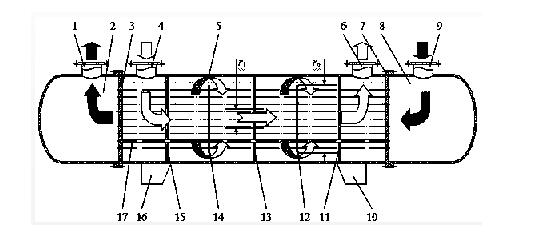

本发明涉及一种传热技术，提供一种管壳式换热器及其板孔的加工方法。该技术采用径向拓扑方法对换热管进行排布，配合交替设置的圆环形和圆盘形折流板，使壳程流体沿径向均匀地流过所有换热管，以提高换热管的利用率。管壳式换热器，主要包括筒体、管板、管箱、换热管和折流板，折流板采用圆环形折流板和圆盘形折流板相间排布方式，折流板的总块数为奇数。换热管排布在以换热器对称轴为中心的不同直径的同心圆上，且在圆周方向均匀分布。换热管的间距非定值，且最小间距大于等于1.25倍的换热管外径。
