结构综合实验室
阅读次数:发布时间:2024-09-10

结构综合实验室位于万博体育bet 江浦校区,实验室使用面积1500余平方米,实验大厅试验空间42m长、20m宽、15m高。

设备设施总体情况如下:

1)大型反力墙和反力台座:15m长、10m2片反力墙组成L形利于双向加载,其中一片反力墙双面设有承载孔,可以在室外完成土结构共同工作的实验。2)大型反力台座:尺寸为35m长、15m宽,满布承载孔近1500个,单孔抗拔能力为500kN3)实验室起重能力:20吨。4MTS大型拟动力试验装置:1400kN MTS作动器和500kN MTS疲劳作动器各一台组成。5)地震模拟振动台:振动台尺寸为3m×5m,主体设备由美国MTS公司提供,振动台承载能力为25t6100T MTS疲劳试验机:最大荷载:1000kN(压),1000kN(拉);1000T微机控制电液伺服压剪试验机。7)多功能结构三维加载系统:模拟大型结构柱在地震作用下地受力性能。

设备设施具体情况和详细参数如下:

1、电液伺服拟动力加载系统

1)设备构成:由作动器,电控系统,液压源系统,动力电系统等几部分组成;

2)工作原理:通过计算机发出加载讯号控制作动器向试件加载。位移传感器和荷载传感器将讯号反馈,进行闭环控制。

3)功能用途:用于土木工程结构的结构静力和拟动力试验。

4)主要技术参数:

243型(100T)静态作动器最大行程为±250mm,最大荷载为960kN(拉),1460kN(压);

244.41(50T)244.31型(25T)疲劳级作动器:最大行程为±250mm,最大荷载为500kN250kN),工作频率为0-10Hz

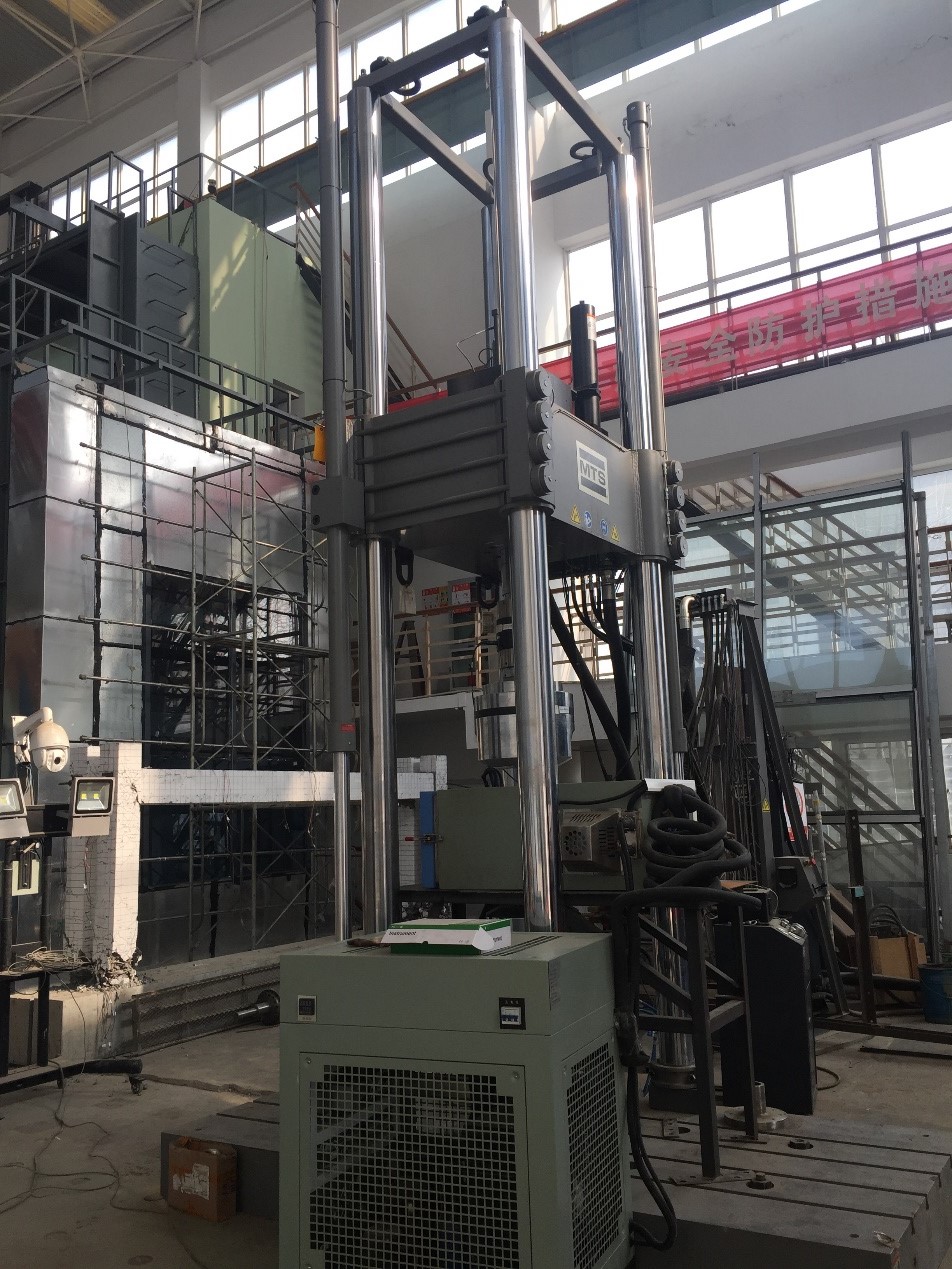

2100T MTS疲劳试验机

1)设备构成:由作动器,电控系统,液压源系统,动力电系统等几部分组成。

2)工作原理:通过计算机发出加载讯号控制作动器向试件加载。位移传感器和荷载传感器将讯号反馈,进行闭环控制。

3)功能用途:用于土木工程结构的结构静力和拟动力试验。

4)主要技术参数:最大行程为±125mm,最大荷载为1000kN(压)和1000kN(拉),工作频率为0-100Hz

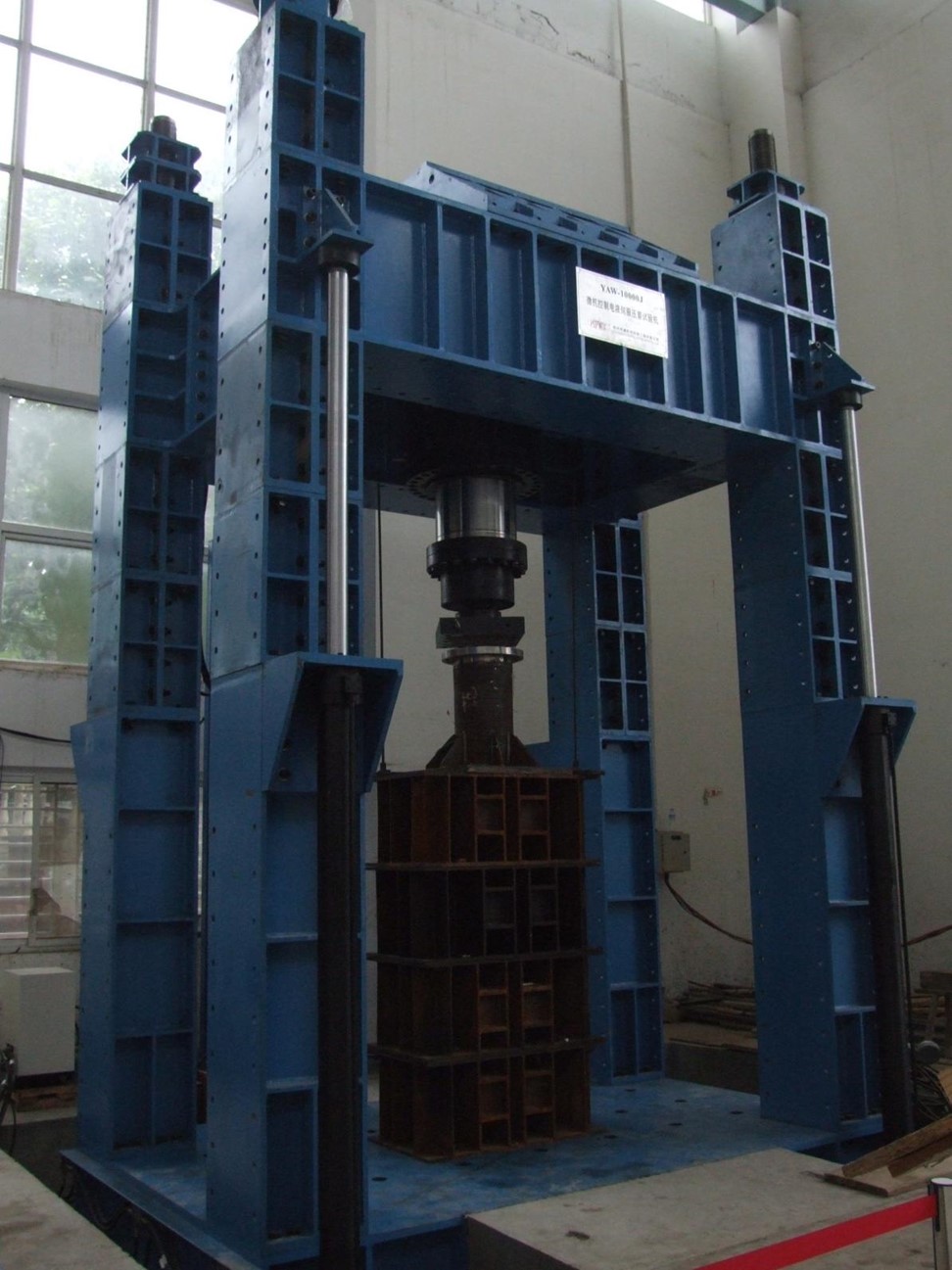

31000T微机控制电液伺服压剪试验机

1)设备构成:由作动器,电控系统,液压源系统,动力电系统等几部分组成。

2)工作原理:通过计算机发出加载讯号控制作动器向试件加载。位移传感器和荷载传感器将讯号反馈,进行闭环控制。

3)功能用途:用于土木工程结构的结构静力和拟动力试验。

4)主要技术参数:竖向作动器最大行程为500mm,最大荷载为10000kN(压)、3000kN(拉);水平方向作动器最大行程为±250mm,最大荷载为2000kN(推)和2000kN(拉)。

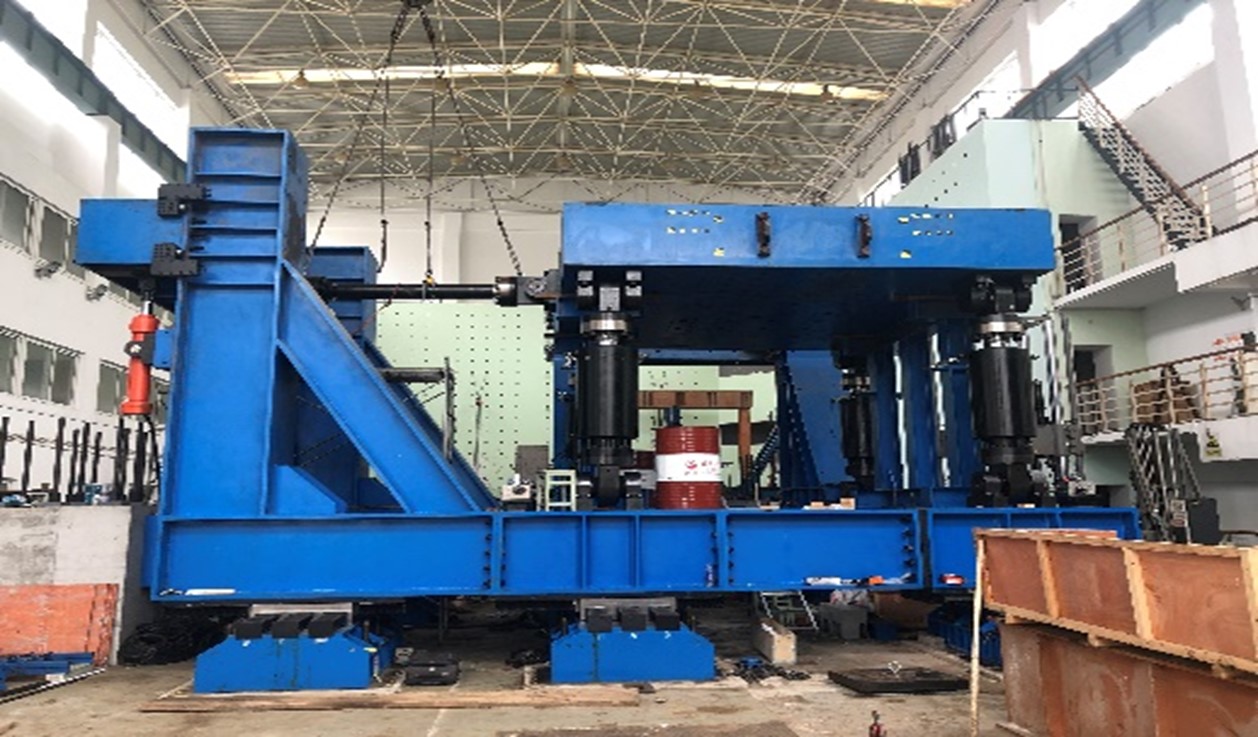

4、多功能结构三维加载系统

1)应用背景:在多维加载过程中,如何竖向加载始终垂直于水平加载,是进行大型结构柱地震模拟加载试验中普遍存在且亟待解决的关键技术难题。为此,所开发的大型多功能结构加载系统(Multi-Usage Structural Testing SystemMUST),其侧向力与轴向力的加载相互独立,有效提升了多维加载的精确性和真实性。

2)设备构成:MUST将水平作动器两端分别铰接于反力结构和水平加载架上,而竖向作动器上下端分别铰接于顶部的垂向板和水平加载架横梁上。垂向加载板与水平加载架之间由力传感器连接,以直接测得施加至柱顶的水平向荷载,而水平加载架与反力地基由低摩擦滑动支座连接。实际水平向荷载可由连接于水平加载架和垂向加载板之间的力传感器直接测得。

3)功能用途:用于大型工程结构的地震模拟加载试验。

4)主要技术参数:竖向加载能力为10000,最大行程为600 mm;水平X向加载能力为4000,最大行程为800mm(推拉各400 mm);水平Y向加载能力为2000,最大行程为800 mm(推拉各400 mm)

5、电液伺服单向地震模拟振动台

1)设备构成:由台面及支承系统、激振系统、电控系统、液压源系统、动力电系统和基础六个部分组成。

2)工作原理:当计算机中储存的地震波讯号送入闭环伺服控制系统,输出讯号控制激振器推动地震模拟振动台台面运动,台面的运动经台面加速度传感器将讯号反馈到闭环控制系统。这样可使台面按照预定波行进行运动。

3)功能用途:用于土木工程的抗震、减震试验。

4)主要技术参数:台面尺寸为3.36 m×4.86m,最大载重量为15t,水平最大位移为±120mm,水平最大速度为±500mm/s,水平最大加速度为±1.0g,工作频率为0.1-50Hz,最大倾覆力矩为45t.m
