试验概况：

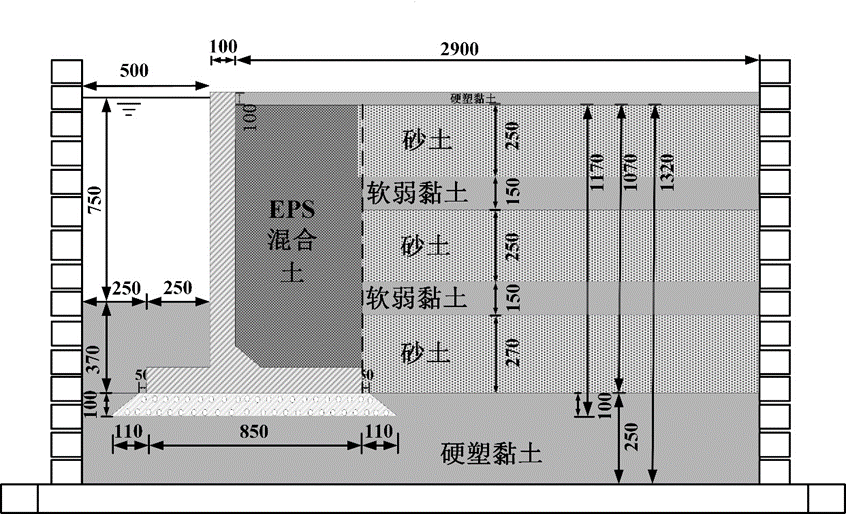

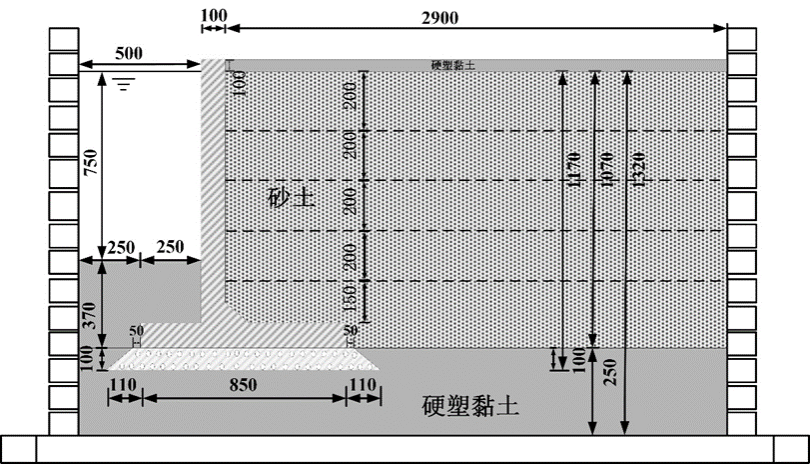

本试验以一种“T”型挡墙为对象，以墙后填互层土做对比试验，研究分析在地震作用下挡土墙墙后互层土时挡墙的位移计算模型，该研究能够为在挡土墙墙后互层土的条件下，基于挡墙位移的抗震设计提供支撑。

试验步骤：

1、安装剪切模型箱；

2、制样：根据混凝土设计规范制作挡土墙；通过控制砂土的体积，水沉法制备砂土层，要求水没过砂土，静置12h确保完全饱和；

3、制样完成后，利用微型贯入仪检测土层变化；

4、考虑不同因素采取不同工况下进行振动台试验；

5、数据整理与分析。

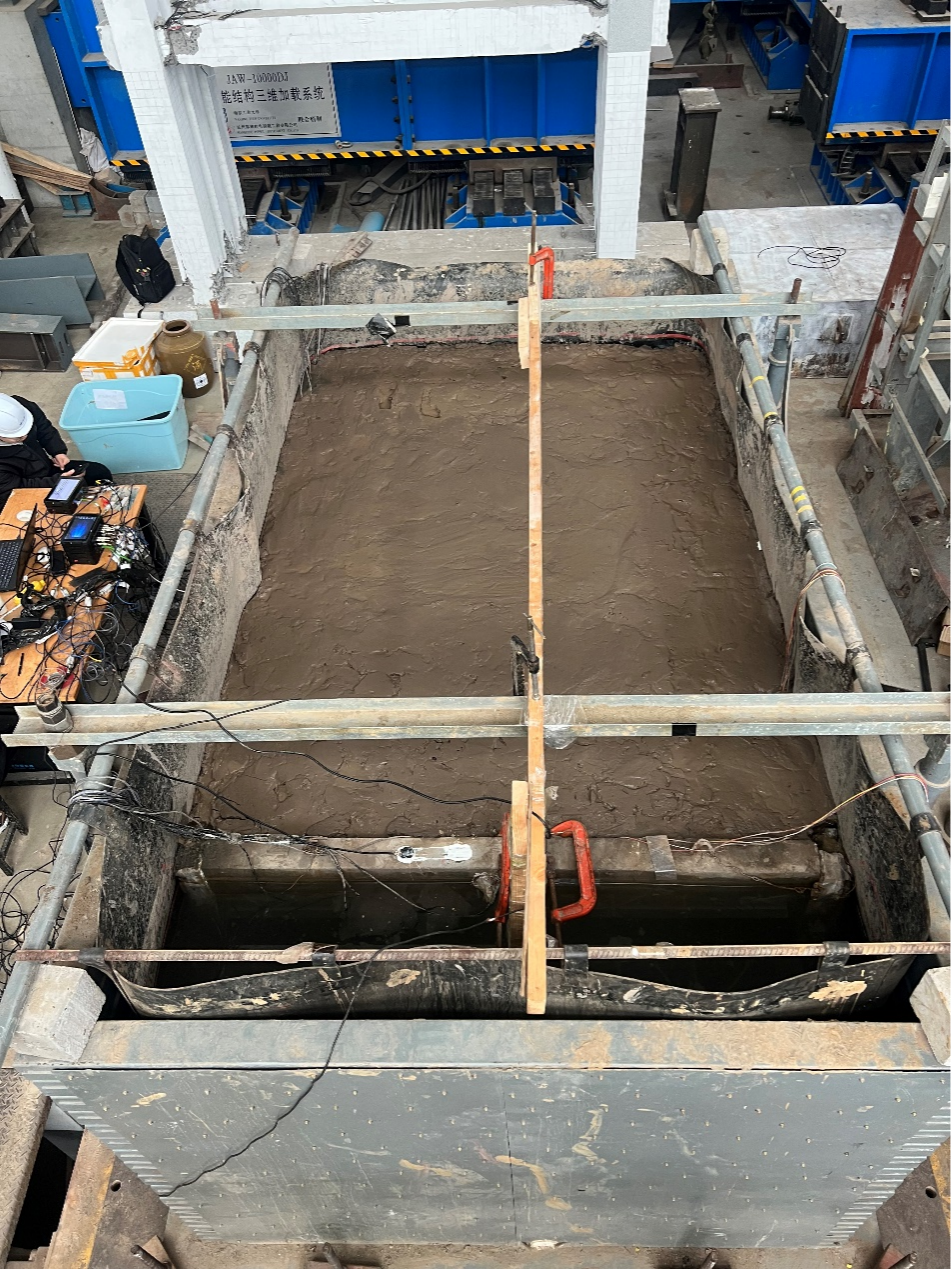

试验照片：
