仿真模型简介

1合成氨工艺仿真模型简介

本模型是以德国伍德公司UHDE-ICI-AMV生产工艺为原形的日产合成氨1000吨缩微仿真模型。UHDE-ICI-AMV工艺具有新颖、先进、节能等特点。装置于1990年在我国中原地区建成投产。通过几年运转，达到了安全、稳定、长周期、低消耗和较高的经济效益。本模型是以天然气为原料，年产30万吨合成氨装置。整个装置主要包括（1）天然气脱硫与压缩；（2）工艺空气压缩；（3）天然气蒸汽转化；（4）CO变换；（5）CO₂脱除；（6）甲烷化；（7）合成气压缩；（8）氨合成；（9）冷冻；（10）氨回收；（11）氢回收

仿真模型依照真实的工厂实际装置按1：40的比例进行缩微，所有设备、主要阀门和管线与现场一致，所有的设备的大小按比例缩小。

合成氨工艺仿真模型见下图。

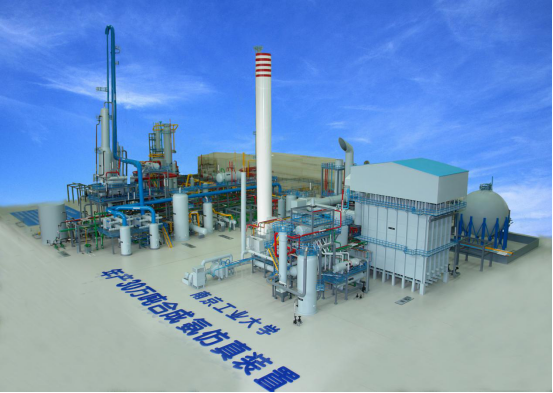

合成氨工艺仿真模型全貌图

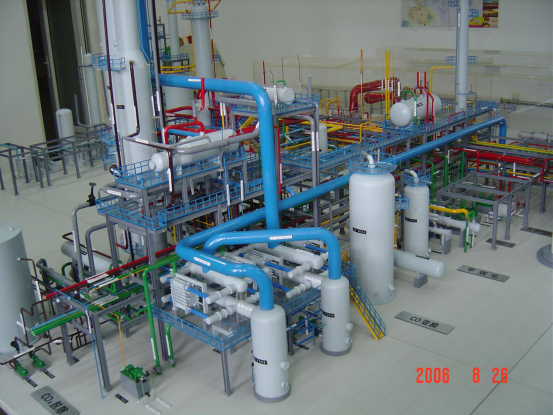

合成氨工艺仿真模型照片

2氯碱工业模型概述

氯碱工业的主要原料：饱和食盐水，但由于粗盐水中含有杂质，远不能达到电解要求，因此必须经过提纯精制。使用离子膜法电解食盐水时，工业上将整个电解流程分成四大工段：一次盐水制备及过滤、二次盐水精制、电解食盐水和淡盐水脱氯工序。离子膜电解制碱技术是上世纪70年代中期出现的具有划时代意义的电解制碱技术，已被公认为技术最先进和经济上最合理的氢氧化钠生产方法，是当今制碱技术的发展方向。

氯碱工业模型见下图。

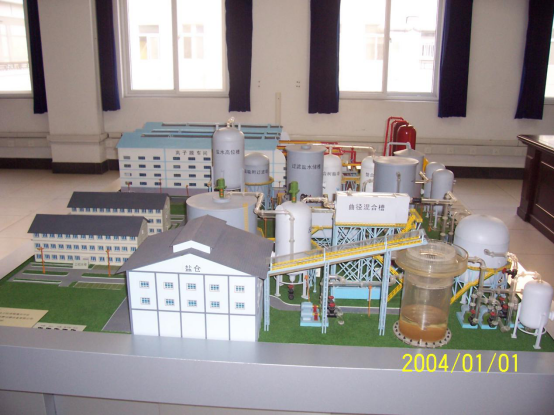

氯碱工业模型

3特种醛工艺模型简介

该模型为酸稀加成生产特种醛的化工与环保一体化技术与装备。

特种醛工艺模型见下图。

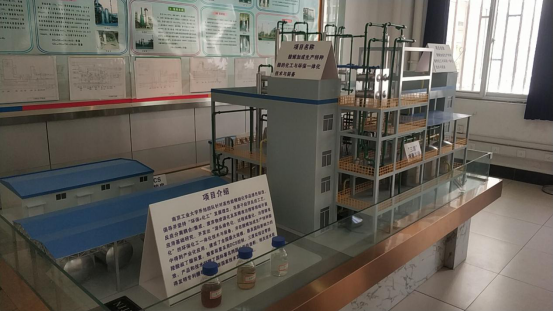

特种醛工艺模型

4桌面型智能工厂（化工积木）简介

借助标准化管道，可实现装置间的灵活拼接。0.5小时可完成一个标准工艺流程的硬件搭建。在工艺搭建过程中同步展现积木装置的硬件连接与平板电脑的软件显示。平板电脑搭载高精度动态工艺仿真平台，积木装置可与仿真平台进行实时数据交互。泵提供开关按钮，实时切换工作状态，阀门开度可手动调节，实时观测工艺数据联动变化。7种工艺包、40多种正常操作与故障操作场景，每一步操作后台自动记录与考评，并输出得分。

化工积木见下图。

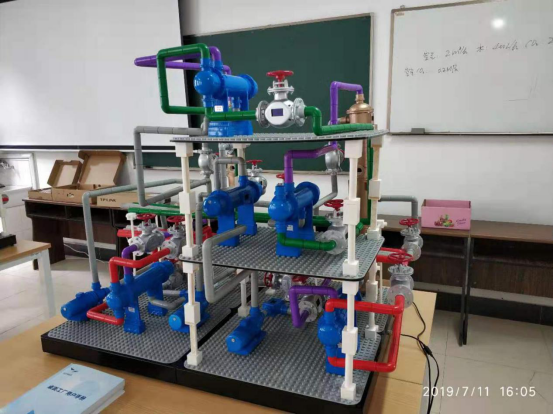

化工积木模型

化工积木软件
