东方仿真2D软件上机操作快速入门
金自强
1 进入仿真操作界面
（1）开始→所有程序→运行相应东方仿真软件应用程序（化工单元实习仿真软件CSTS，或大工段为：合成氨工艺仿真软件等）；

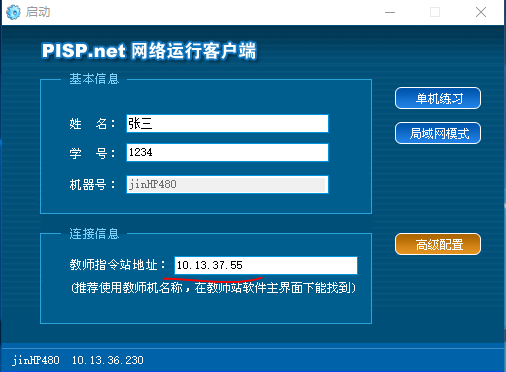

（2）仿真软件运行后进入“启动”界面：填写姓名、学号、教师指令站地址：10.13.37.55、机器号可不填→点击“局域网模式”；

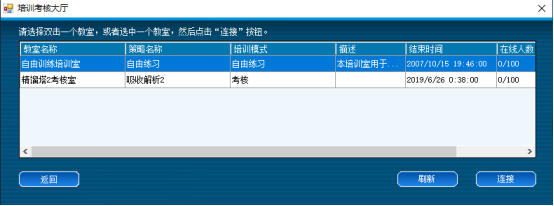

（3）进入“培训考核大厅”：选择“自由训练培训室”（用于日常练习）或其它项目考试教室（用于考试）→点击“连接”→确认登录信息后点击“确定”
（4）进入“培训参数选择”：选择“培训工艺”→选择“培训项目”（例如冷态开车）→点击“启动项目”按钮即进入仿真操作软件
（5）仿真操作软件包括两个窗口：“仿真操作窗口”和“操作质量评分系统”。前者有“现场图画面”、“DCS图画面”等，供学员操作使用；后者有“操作步骤提示”，还可以浏览成绩。
2 重要文档
部分重要文档位于学生机以下路径（或教师指定路径）：我的电脑→P:\CAI\东方仿真文档\
文档名称 |
说明 |
《化工自动控制基础知识》 |
化工自动控制基础知识 |
《东方仿真2D软件上机操作快速入门》 |
上机操作快速入门（本文档） |
《pispnet学员站软件使用帮助.chm》 |
仿真软件操作详细帮助 |
化工单元培训手册 |
各培训项目详细说明书 |
大工段说明书 |
各培训项目详细说明书 |
3 控制点位号含义
符号 |
说明 |
备注 |
A |
调节器 |
Adjustor |
AI |
模拟量输入 |
|
AI |
分析组分显示 |
|
AO |
模拟量输出 |
|
AL |
报警 |
ALarm |
AUTO |
自动状态 |
|
CAS |
串级控制 |
Cascade Control |
D(PID) |
微分 |
Derivative |
DCS |
分布（集散）控制系统 |
distribute control system |
DI |
开关量输入 |
|
DO |
开关量输出 |
|
F |
流量 |
Flowrate |
FIC |
流量指示控制 |
|
I(PID) |
积分 |
Integral |
I |
指示 |
Indicator |
L |
液位 |
Level |
LIC |
液位指示控制 |
|
LP |
低压 |
Lower Pressure |
MAN |
手动状态 |
|
OFF |
关 |
|
ON |
开 |
|
op |
输出值(手动状态下) |
Output |
P |
泵 |
Pump |
P(PID) |
比例 |
Proportion |
P |
压力 |
Pressure |
PI |
压力显示 |
|
PIC |
压力指示控制 |
|
PID |
比例积分微分控制 |
|
pv |
过程值(测量值) |
Process Variable |
sp |
设定值(自动状态下) |
Set Point |
T |
温度 |
Temperature |
TI |
温度指示 |
|
V |
阀 |
Valve |
