电液伺服拟动力加载系统,由作动器,电控系统,液压源系统,动力电系统等几个部分组成。
工作原理:通过计算机发出加载讯号控制作动器向试件加载。位移传感器和荷载传感器将讯号反馈,进行闭环控制。
大型液压电液伺服拟动力加载系统用于土木工程结构的结构静力和拟动力试验。

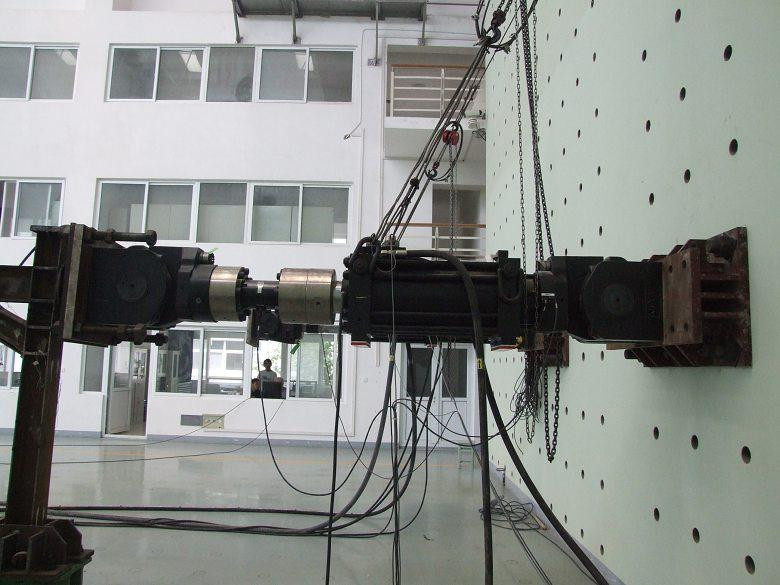

本实验室拥有美国MTS公司生产的243型(100T)、244.41型(50T)和244.31型(25T)作动器和油源系统。其中244型为高性能疲劳级作动器。
主要技术参数:
243型静态作动器:最大行程:±250mm
最大荷载:960KN(拉),1460KN(压)
244型作动器:最大行程:±250mm
最大荷载:500KN,250KN
工作频率:0-10Hz
